Accexp高速水平折動摩擦磨損測試設備
2016-11-24

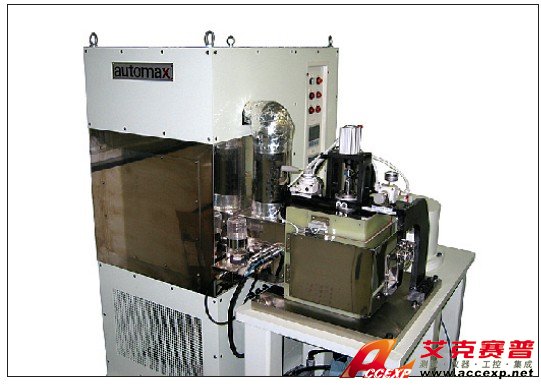

Accexp高速水平折動摩擦磨損測試設備
本設備是能夠在恒溫恒濕/氮/干燥環境下，將被測件安置在轉盤上進行高速水平折動試驗的設備。
轉盤（平板）固定后，也可以進行油溶試驗，并實現了推力等的穩定測量。
在折動試驗中，采用特殊超循環曲柄降低了激振過程中的振動。另外，在常溫的環境下，能夠裝載監控摩擦面的視頻示波器。
數據測量按照500μsec的頻率進行，可以進行保存、顯示和處理。
程序操作通過觸屏式可編程控制器，可以簡單地設定試驗條件。
Accexp高速水平折動摩擦磨損測試設備特點
●可以進行水平狀態下的高速折動試驗
●可以在恒溫恒濕條件下進行試驗
●可以對轉盤（平板式）進行高溫加熱。
●干燥試驗為主，油浸泡試驗也可
●是設定為高摩擦系數狀態的設備（μ＝1）
●采用可以減低激振過程中的振動的特殊曲柄。
●可以監控針/轉盤之間產生的推力。
選 項
●可附加摩擦面的監視功能
主要規格

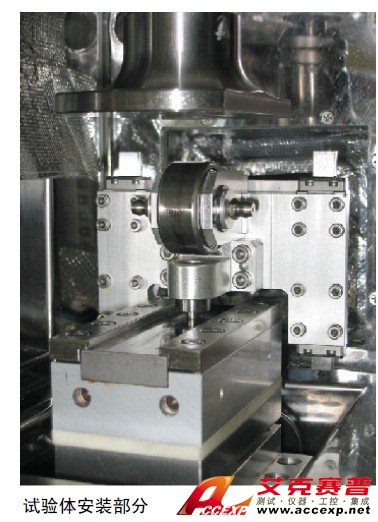

被測件
轉盤
尺寸 30×100mm
檢測針徑 φ5mm×L15mm
曲柄驅動結構（旋轉部分）
驅動發動機 4.4kW 伺服發動機
滑動速度 Max 5m/sec
測量精度 ±0.01m/sec
曲柄驅動結構（折動部分）
檢測針移位 Max ±50mm
測量精度 ±0.25mm
負荷力機構部分
垂直方向負荷 Max 500N
測量精度 ±1N
試驗槽部分
推力 Max ±500N
測量精度 ±2.5N
臺面加熱器溫度 60～120℃
控制精度 ±5℃
測量精度 ±3℃
環境槽部分
環境槽溫度 -20～150℃
控制精度 ±3℃
測量精度 ±3℃
環境槽溫度 20～90%
控制精度 ±5%
測量精度 ±5%
數據處理
波形顯示
圖顯示
CSV文件轉換
